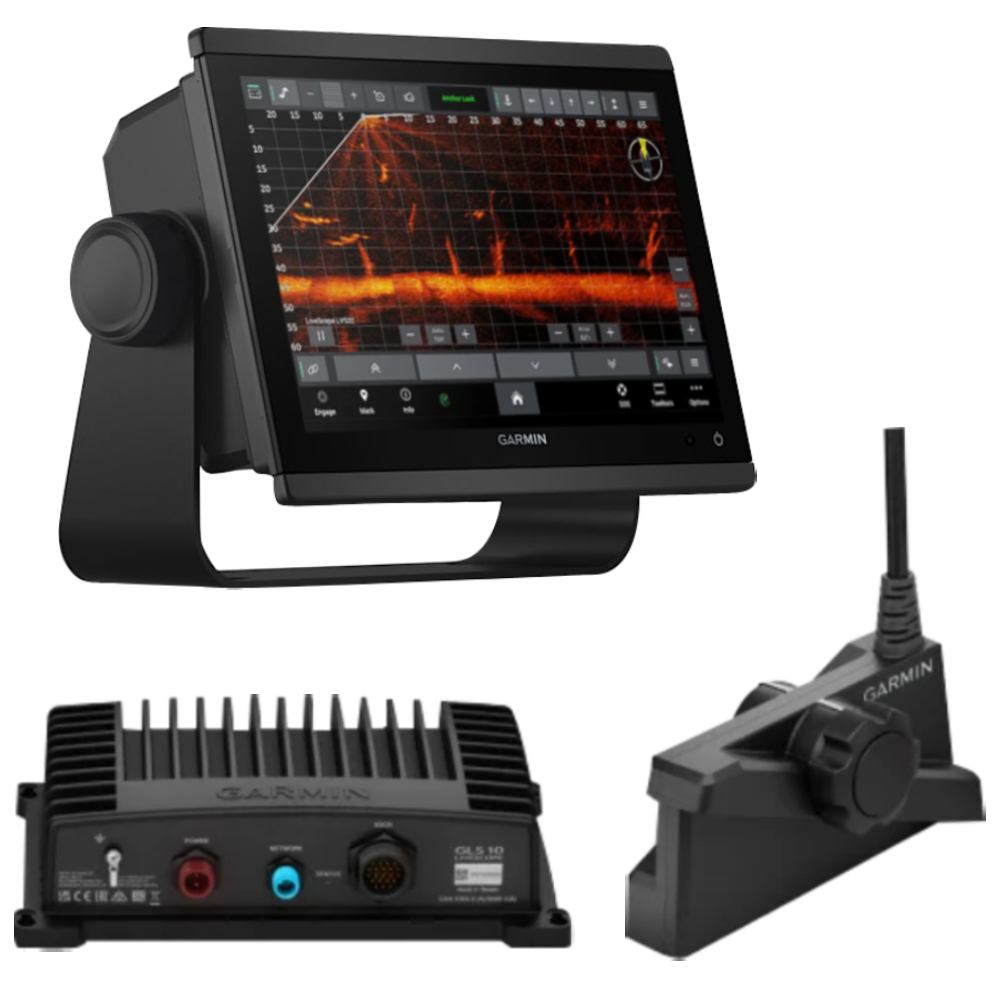

Комплект Garmin GPSMAP 923xsv/943xsv с Panoptix LVS34 + GLS10
Это готовое решение для тех, кто хочет получить максимально детализированную картинку под лодкой и вокруг нее в реальном времени. В одном наборе вы получаете современный картплоттер/эхолот (chartplotter/sonar) серии Garmin GPSMAP (модели 923xsv или 943xsv на выбор) и систему живого сканирования LiveScope (живой обзор) — датчик-трансдюсер Panoptix LiveScope LVS34 и сетевой модуль обработки сигналов GLS 10 (black box sonar). Такое сочетание превращает вашу лодку в высокотехнологичный рыболовный инструмент, раскрывающий рельеф дна, структуру и поведение рыбы мгновенно и с высокой точностью.
Что это за комплект и кому он подходит
- Для рыболовов-спортсменов и продвинутых энтузиастов: сочетание Garmin GPSMAP 923xsv/943xsv и Panoptix LiveScope Plus (LVS34 + GLS10) дает преимущество в поиске и точечном облове перспективных мест.
- Для исследователей акваторий: живой обзор LiveScope (real-time scanning sonar) наглядно показывает динамику подводной обстановки — коряжник, траву, свалы, движение рыбы.
- Для владельцев лодок с сетевой электроникой: GPSMAP поддерживает Garmin Marine Network (Ethernet), NMEA 2000 и другие интерфейсы, упрощая интеграцию автопилотов, датчиков двигателя, радаров и аудиосистем.
Картплоттер/эхолот Garmin GPSMAP 923xsv/943xsv
- 9-дюймовый IPS-дисплей (IPS display) с высокой четкостью, отличной читаемостью на солнце и широкими углами обзора. Мультитач-управление (multi‑touch), стеклянная передняя панель для аккуратной flush-установки или на кронштейн.
- Модели 923xsv и 943xsv функционально близки; различия обычно касаются предустановленных карт (maps) и региональной комплектации. Обе версии относятся к линейке xsv со встроенной поддержкой сонаров Garmin.
- Встроенная поддержка CHIRP Traditional, ClearVü и SideVü (традиционный CHIRP, сканирующие режимы ClearVü/SideVü). Для их работы требуется совместимый датчик/трансдюсер (transducer), приобретаемый отдельно.
- Полная совместимость с системой Panoptix/LiveScope (в том числе с LiveScope Plus LVS34 через модуль GLS 10, входящий в этот комплект), что обеспечивает «живое» отображение целей.
- Сетевая интеграция: Garmin Marine Network (Ethernet) для обмена эхолотными данными, картами и радаром; NMEA 2000 для датчиков двигателя, топлива, AIS, автопилотов и пр.; поддержка NMEA 0183 в ряде конфигураций. Беспроводные интерфейсы Wi‑Fi, BLUETOOTH и ANT упрощают подключение мобильного приложения и аксессуаров.
- Поддержка приложения ActiveCaptain (мобильное приложение), обновления ПО и карт по Wi‑Fi, переносы путевых точек (waypoints), маршрутов (routes) и треков (tracks).
- Расширяемость: совместим с радарами Garmin (radar), автопилотами Reactor (autopilot), аудиосистемами через Fusion-Link, системами камер и др.
Система живого сканирования Panoptix LiveScope Plus (датчик LVS34 + модуль GLS 10)
- LiveScope (живой обзор, real-time sonar): вы видите рыбу, приманку и структуру в реальном времени, а не только «следы» на истории. Это помогает точно подавать приманку и моментально корректировать проводку.
- LVS34 — улучшенный датчик/трансдюсер LiveScope Plus с повышенной четкостью и разделением целей, заметно сниженным шумом и артефактами. Отлично различает отдельные рыбинки и мелкие объекты возле дна или в коряжнике.
- GLS 10 — сетевой «черный ящик» (black box sonar), который обрабатывает сигнал с LVS34 и передает картинку напрямую на GPSMAP 923xsv/943xsv по Garmin Marine Network. Обеспечивает стабильную работу и гибкую настройку палитр, усиления и шумоподавления.
- Режимы Forward и Down (вперед и вниз): Forward показывает то, что впереди лодки, позволяя «стрелять» по точкам и видеть подход рыбы; Down дает точную картину под лодкой. Совместимость с Perspective Mode (панорамный обзор с мелководья) при использовании соответствующего крепления — Perspective Mode Mount (аксессуар).
- Эффективная рабочая дистанция LiveScope Plus достигает десятков метров в зависимости от условий (прозрачность воды, настройка усиления, глубина). Точная идентификация структуры и целей сохраняется на реальных рыболовных дистанциях.
- Гибкая установка: датчик LVS34 можно поставить на вал электромотора (trolling motor shaft), на скобу транцевую (transom mount) или использовать поворотные решения для смены угла между Forward/Down/Perspective.
Почему именно Garmin GPSMAP + LiveScope
- Интеграция на уровне экосистемы: данные LiveScope (Panoptix) отображаются прямо на экране GPSMAP без задержек, с привычными элементами интерфейса Garmin. Вы можете делиться данными по сети на другие совместимые дисплеи Garmin (network sharing).
- Настраиваемые экраны (custom layouts): объединяйте карты (maps), традиционный CHIRP, ClearVü/SideVü и LiveScope на одном экране. Тактика «сразу все видно» экономит время и повышает результативность.
- Надежность и поддержка: Garmin — мировой лидер морской электроники (marine electronics). Обновления прошивки (firmware updates) и новые возможности LiveScope регулярно улучшают качество изображения и удобство работы.
Ключевые технологии и их русско-английские соответствия
- Картплоттер (chartplotter) Garmin GPSMAP 923xsv / GPSMAP 943xsv — центр управления картами и эхолотом.
- Эхолот (sonar) с поддержкой CHIRP, ClearVü (сканирование вниз) и SideVü (сканирование в стороны).
- Panoptix (паноптическая система) — семейство датчиков живого и объемного сканирования.
- LiveScope (живой обзор, real-time scanning) — технология покадрового отображения рыбы и структуры в реальном времени.
- LiveScope Plus LVS34 — датчик/трансдюсер (sensor/transducer) нового поколения с улучшенной детализацией.
- GLS 10 — сетевой модуль обработки сигналов (black box sonar module).
- Garmin Marine Network (Ethernet) — проводная сеть обмена данными между устройствами Garmin.
- NMEA 2000/0183 — стандартные морские шины (marine networks) для датчиков и систем лодки.
- ActiveCaptain (мобильное приложение) — планирование, обновления, синхронизация.
Практические преимущества для рыбалки
- Видите, куда бросать: LiveScope Forward показывает, где именно находится рыба и как она реагирует на вашу приманку — jig, воблер, soft bait. Можно точно «попасть» под свал или в окно среди травы.
- Распознаете структуру: коряжник, камни, бровки, ракушка — с LiveScope Plus и ClearVü/SideVü появляется объемное понимание рельефа и укрытий.
- Экономите время на поиске: меньше «пустых» забросов, больше точечных действий на перспективных участках. На соревнованиях это превращается в реальное преимущество.
- Безопасность и навигация: GPSMAP с картами, треками и маршрутами помогает уверенно двигаться по незнакомой воде, отмечать точки (waypoints) и строить оптимальные маршруты (routes).
Состав и совместимость
- Варианты комплекта: GPSMAP 923xsv или GPSMAP 943xsv + LiveScope Plus System (датчик Panoptix LVS34 + модуль GLS 10).
- Для работы встроенных режимов CHIRP/ClearVü/SideVü в самих GPSMAP потребуется соответствующий датчик (transducer) этих режимов — продается отдельно, если не указан в комплектации.
- Крепежи для LVS34: обычно входят базовые варианты для вертикального вала/скобы; режим Perspective требует специализированного крепления (Perspective Mode Mount), которое может идти как опция.
- Совместим с электромоторами и держателями разных производителей; уточняйте длину кабелей и тип крепления для вашего борта.
Почему это выгодно
- Один комплект — полный функционал: карты, навигация, сетевые возможности и «живой» эхолот LiveScope.
- Масштабируемость: со временем вы можете добавить радар, автопилот, датчики топлива/двигателя, аудио и дополнительные дисплеи.
- Поддержка и обновления от Garmin обеспечивают долгий жизненный цикл и улучшения качества изображения без смены железа.
Этот комплект Garmin GPSMAP 923xsv/943xsv с Panoptix LVS34 + GLS10
ХАРАКТЕРИСТИКИ Garmin GPSMAP 923xsv/943xsv:
|
ОБЩИЕ |
|
| Измерение: | 9,2" x 6,4" x 3" (23,3 x 16,2 x 7,6 см) |
| Масса: | 3,6 фунта (1,6 кг) |
| Рейтинг воды: | IPX7 |
| Сенсорный экран: | Да |
| Тип дисплея: | WXGA |
| Размер дисплея: |
7,8" x 4,4"; диагональ 9,0" (19,9 см x 11,2 см; диагональ 22,9 см) |
| Разрешение дисплея: | 1280 x 720 пикселей |
| Варианты монтажа: |
Крепление на скобу, заподлицо или на плоской поверхности (Garmin не предлагает никаких приспособлений или аксессуаров для установки на плоской поверхности. Требуются профессиональные инструменты и знания.) |
| Вход: | Сенсорный экран |
| КАРТЫ И ПАМЯТЬ | |
| Принимает карты данных: | 2 карты microSD (на задней панели устройства) |
| Точки маршрута: | 5000 |
| Точки трека: | 50,000 |
| Треки: | 50 сохраненных треков |
| Маршруты навигации: | 100 |
| ДАТЧИКИ |
|
| GPS: | Да |
| ГЛОНАСС: | Да |
| Галилео: | Да |
| Имеет встроенный приемник: | Да |
| Приемник: | 10 Гц |
| Совместимость с NMEA 2000: | Да |
| Совместимость с NMEA 0183: | Да |
| Поддерживает WAAS: | Да |
| ВСТРОЕННЫЕ КАРТЫ | |
| Таблицы приливов и отливов: | Да |
| ДОПОЛНИТЕЛЬНАЯ ПОДДЕРЖКА КАРТ | |
| BlueChart g3: | Да |
| BlueChart g3 Видение: | Да |
| LakeVü g3: | Да |
| LakeVü g3 Ультра | Да |
| Garmin Navionics+™: | Да |
| Garmin Navionics Vision+™: | Да |
| ТОПО 100К: | Да |
| Стандартное отображение: | Да |
| Контуры Garmin Quickdraw: | Да |
| Поддержка растровых карт: | Да |
| ВОЗМОЖНОСТИ КАРТПЛОТТЕРА | |
| Совместимость с интеллектуальным режимом: | Да |
| АИС: | Да |
| DSC: | Да |
|
Поддерживает радиостанции, совместимые с Fusion-Link™: |
Да |
| Поддержка сонара GSD Black Box: | Да |
| Поддержка сонара черного ящика GCV: | Да |
| Совместимость с ActiveCaptain®: | Да |
|
Совместимость с GRID (устройство дистанционного ввода Garmin): |
Да |
| Совместимость с беспроводным пультом ДУ: | Да |
| Особенности парусного спорта: | Да |
| Голосовые аудио оповещения: | Да |
| Поддержка OneHelm: | Да |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Входная мощность: | 10–32 В постоянного тока |
| Типичное потребление тока при 12 В постоянного тока: | 1,37 А |
| Максимальный потребляемый ток при 12 В пост. тока: | 3,20 А |
| Максимальная потребляемая мощность при 10 В пост. тока: | 40.2 Вт |
| ХАРАКТЕРИСТИКИ СОНАРА | |
| Отображает сонар: | Да |
| Выходная мощность: | 1 кВт |
| Традиционный сонар (двухчастотный/лучевой): | встроенный (одноканальный CHIRP, 70/83/200 кГц, L, M, H CHIRP) |
| ClearVü: | встроенный 260/455/800/1000/1200 кГц |
| SideVü: | встроенный 260/455/800/1000/1200 кГц |
| Сонар Panoptix™^ | Да |
| LiveScope^ | Да |
| СВЯЗИ | |
| Порты NMEA 2000®: | 1 |
| Входные порты NMEA 0183 (Rx): | 1 |
| Выходные порты (Tx) NMEA 0183: | 1 |
| Порты видеовхода: | 1 (BNC-композитный) |
| Порты J1939: | 1 |
| Порты морской сети Garmin: | 1 |
| 12-контактные порты преобразователя: | 1 |
| USB-порты: | Да |
| Сопряжение BLUETOOTH®: | Да |
| ANT+ (Связь): | Да |
| Сеть Garmin Wi-Fi (локальное подключение): | Да |
Технические данные датчик LVS34 + модуль GLS 10:
| Power supply | 10 - 32 V |
| Current consumption (watts) | 21 W (max. 58 W) |
| Operating temperatures | -15 to + 70 °C |
| Fuse | 7.5 A |
| Supported frequencies | 530 to 1100 kHz |
| Transmission power | 500 W |
| Max. Depth | Downwards and sideways: 61 m |
| Cable Length | 6.1 m |
| Размеры |
Black Box: 245 x 149 x 65 mm Transducer: 137 x 97 x 46 mm |
| Вес: |
Black Box: 2 kg Transducer: 0,9 kg |
| Waterproof | IPX7 |
| Included in delivery |
LiveScope GLS10 Black Box, Panoptix LVS34 transducer, Perspective mode mount, trolling motor mount, shaft mount, power cable, Garmin marine network cable (2 m), Network adapter cable, documentation |
Совместим со следующими картплоттерами Garmin:
| Garmin GPSMAP 723/923/1223 |
| Garmin GPSMAP 723/923/1223 xsv |
| Garmin GPSMAP 8410/8412/8416 |
| Garmin GPSMAP 8410/8412/8416 xsv |
| Garmin Echomap Ultra 102/122 sv |
| Garmin Echomap UHD2 62/72/92 sv |
| Garmin Echomap UHD 72/92 sv |
| Garmin Echomap UHD 72 cv |
|
Серия
|
GPSMAP |
|
Тип
|
Комплект |
|
Диагональ экрана
|
9" |
|
Разрешение экрана
|
1280 x 720 |
|
Управление
|
Сенсорное |
|
Вид эхолокации
|
Сканирование в реальном времени |
|
Модуль сонара
|
Optional |
|
Обзор сонара
|
Bottom structure, 3D bottom structure |
|
Угол обзора
|
Downwards, Forwards |
|
Тип сонара
|
RealVü 3D, FrontVü, LiveScope, LiveVü Down, LiveVü Forward, Numerical depth |
|
Трансдьюсер (Датчик)
|
Опционально |
|
Комплектация
|
1x GPSMAP 923 chart plotter1x microSD™ card preinstalled1x power cable1x NMEA 2000® T1x NMEA 2000 power cable (2 metres)1x mounting bracket set with fastening knobs1x flush mounting kit with gasket1x protective cover1x click rims for mounting1x documentation |
|
Датчик - Трасдьюссер
|
Опционально |
|
NMEA 2000
|
Yes |
|
NMEA 0183
|
Yes |
|
Wi-Fi
|
Yes |
|
Bluetooth
|
No |
|
Подключение радара
|
Yes |
|
Максимальная глубина
|
Not specified |
|
Ширина установки
|
223mm |
|
Высота установки
|
139mm |
|
Поддержка морских карт
|
Yes |
|
Морские карты
|
BlueChart g3, BlueChart g3 Vision, Garmin Navionics+, Garmin Navionics Vision+ |
|
Управление с мобильным устройством
|
Yes |
|
Разрешение
|
1280 x 720px |
|
Класс защиты IP
|
IPX7 |
|
Совместимые датчики Garmin
|
PS30, PS31, PS51, LVS32, LVS34, LVS62 |
|
Гарантия
|
1 год |
