Рекомендации по установке морских радиосистем УКВ
Морская УКВ-радиостанция является жизненно важной частью оборудования для обеспечения безопасности на борту и должна быть установлена таким образом, чтобы она могла работать независимо от другого оборудования на борту, т.е. в идеале с собственным источником питания и предохранителем. Узнайте все о различных способах установки морской УКВ-радиостанции на борт, аксессуарах для морских радиостанций и о том, как их правильно настроить.
Различные варианты крепления морских радиостанций
1. Поверхностное крепление

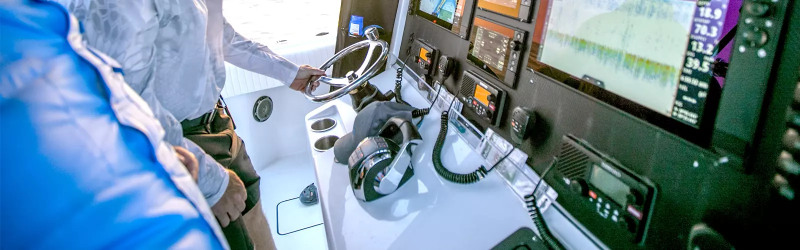

Крепление на поверхность – хороший способ установить радиостанцию на пульте управления, но он занимает много места. Необходимые крепежные детали, такие как кронштейны, обычно входят в комплект поставки.
2. Верхний монтаж
Установите радиоприемник над головой (на потолке), если хотите сэкономить место в зоне навигации. Радиоприемники, установленные над головой, также хорошо защищены от солнечного света, поэтому отражения на дисплее уменьшаются. Необходимые крепежные детали, такие как кронштейны, обычно входят в комплект поставки.
3. Монтаж заподлицо
Большинство радиостанций можно установить в консоль управления. Для этого блок вдвигается в вырез для него и соответствующим образом закрепляется. Обязательно оставьте достаточно места за монтажной пластиной. Не забывайте, что в глубину установки самой магнитолы не входит длина антенного разъема и каких-либо сетевых подключений, что тоже необходимо учитывать. Монтажный материал для этого типа установки не входит в комплект многих радиостанций и его необходимо приобретать отдельно.
Прежде чем сделать вырез для радио в консоли, проверьте, доступен ли прием GPS там, где вы хотите его разместить, или может потребоваться внешний источник GPS.
4. Черный ящик – скрытый монтаж
Решения Blackbox идеально подходят для лодок, которым требуется радио, но нет места на штурвале. Саму радиостанцию можно спрятать за перегородкой, и на столе в кабине будет виден только блок управления. В зависимости от модели к одному черному ящику можно подключить несколько блоков управления, поэтому один можно разместить под палубой, а другой над палубой.
Резюме – варианты крепления радиоприемников
- Поверхностный монтаж: для установки на пультах управления. Занимает много места.
- Накладные: защищает от солнечных лучей и уменьшает отражения, экономит место в зоне навигации.
- Монтаж заподлицо: Установка в консоль управления. За монтажной пластиной должно быть достаточно места.
- Конфигурация «черный ящик»: скрытое крепление за переборкой обеспечивает много места в кабине.
Установка радиоаксессуаров
1. Установка УКВ антенны
Морская радиосистема состоит из самой радиостанции, УКВ-антенны и коаксиального кабеля с разъемами и вилками, которые соединяют радиостанцию с антенной. Высота установки морской радиоантенны УКВ определяет ее дальность действия. Чем выше установлена антенна, тем выше дальность действия. На парусных судах антенна УКВ должна располагаться на топе мачты для обеспечения максимально дальнего действия. Здесь рекомендуется использовать антенну 3 дБ. Для моторных лодок следует использовать максимально длинную антенну. Рекомендуется использовать антенны 6 дБ или 9 дБ. Многие антенны доступны с наклонными основаниями, чтобы их можно было положить ровно при прохождении под низкими мостами и т. д.
2. Установка антенного разветвителя
Антенну УКВ можно использовать для нескольких устройств одновременно, например, ее можно использовать для приема сигналов FM-радио и AIS в дополнение к морскому радио. Для этого необходим антенный разветвитель. Некоторые сплиттеры даже способны декодировать телевизионные сигналы DVB-T.
3. Установка внешних динамиков
Если ваша рация установлена на навигационном столе, как это принято на многих кораблях, недостатком является то, что вы не сможете слышать радиопередачи, находясь снаружи за штурвалом. Одним из вариантов здесь может быть подключение второго блока управления, который затем можно будет использовать вне кабины. Это, конечно, зависит от доступных вариантов подключения. В качестве альтернативы можно установить внешний динамик.
Многие радиостанции допускают подключение внешних динамиков. Динамики с сопротивлением 4 Ом обычно можно подключить к аудиовыходу. Пожалуйста, заранее проверьте информацию о выходной мощности в руководстве по радио.
Установка аксессуаров – краткое описание
- На парусных судах следует использовать УКВ-антенны мощностью 3 дБ и устанавливать их на топе мачты.
- Для моторных лодок рекомендуются максимально длинные антенны УВЧ мощностью 6 дБ или 9 дБ.
- С помощью антенного разветвителя несколько устройств могут одновременно принимать сигналы от одной УКВ-антенны.
- Внешний динамик позволяет слышать радиопередачи снаружи у штурвала.
Как правильно настроить морскую радиостанцию?
1. Снижение шума и помех в морских радиостанциях
При настройке радиостанции убедитесь, что настройка шумоподавления правильна (настройка шумоподавления). После включения радио отключите шумоподавление полностью, вы будете слышать много постоянных помех. Теперь медленно увеличивайте шумоподавление до тех пор, пока он не перестанет быть слышен, и оставьте его на этом уровне.
Современные радиоприемники используют новую технологию фильтра DSP, которая представляет собой цифровой метод обработки сигнала. Используя эту современную технологию фильтрации, можно намного лучше фильтровать помехи и фоновый шум, чем при использовании аналоговой технологии. Снижение фонового шума, например шума двигателя, значительно улучшает качество радиосвязи, поскольку человек на другом конце разговора будет слышать гораздо более качественный звонок, даже если у него самого нет DSP.
В зависимости от производителя при приеме и/или передаче используется технология фильтра DSP. Например, морские радиостанции ICOM используют фильтрацию DSP для приема и передачи радиосообщений VHF.
2. Программирование номера MMSI
После получения номера MMSI от Федерального сетевого агентства его необходимо запрограммировать в вашем радиоприемнике. Вы можете запрограммировать номер MMSI самостоятельно или поручить это сделать авторизованному дилеру, в зависимости от модели радиоприемника.
Настройка радиоустройств – краткое описание
- Чтобы настроить шумоподавление, увеличивайте его до тех пор, пока он не перестанет быть слышен.
- Запрограммируйте номер MMSI самостоятельно или поручите его программированию дилером. Для некоторых радиостанций программирование возможно только у дилера.
