Двойной диапазон радара Simrad®
Двойная дальность действия
Это самая полезная, но наименее известная функция?
Способность определять местонахождение искусственных и естественных препятствий и избегать их снижает уровень стресса, начиная с предвидения того, находитесь ли вы на пути столкновения с судном, или определения и отслеживания проливного дождя, который предвещает угрожающий шквал. Но точно так же, как если бы вы оценивали то же самое только своими глазами, способность видеть цель в деталях и в то же время оценивать проблему в целом в более широком масштабе - вот что действительно важно.
‘Если я буду так часто избегать действий сейчас, к чему это приведет меня в долгосрочной перспективе?’

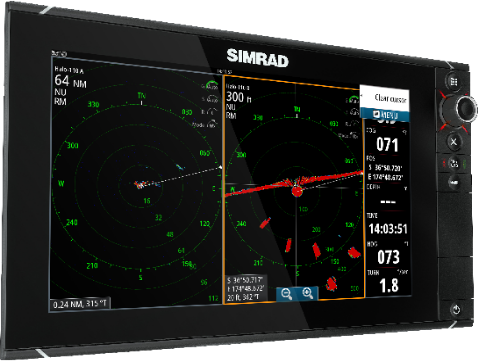

Или, другими словами, использовать один экран для навигации, в то время как другой настроен для пилотирования с близкого расстояния.
На первый взгляд, чтобы получить такое широкое и детальное впечатление одновременно, требуются два отдельных радара, однако функция Simrad® Dual Range позволяет добиться этого с помощью всего лишь одного. И хотя другие производители могут похвастаться аналогичными возможностями, есть большая разница: в наших радарах используется уникальная запатентованная система, которая не только обеспечивает два различных изображения дальности с одного устройства, но и делает это без ущерба для сигнала и изображения, которые оно создает.
Ценная функция, которую часто упускают из виду.
“Один из самых распространенных вопросов, который мы получаем от владельцев Simrad ® , заключается в том, что, хотя они любят свой радар, они были бы еще счастливее, если бы могли видеть более одного диапазона одновременно”, - объясняет директор по продуктам Simrad ® Лори Бейтс. “Хорошая новость в том, что они могут, они просто не знали об этом.
“В некотором смысле это, вероятно, одна из наших наименее известных, но наиболее полезных функций. Двойной диапазон - стандартная функция наших устройств Halo ® 20+ и Halo 24. Мы описываем это как два виртуальных радара внутри купола, которые позволяют вам видеть и отслеживать цели на расстоянии от 50 м до 48 морских миль на Halo 24 и до 36 нм на 20+”.
“Запатентованная технология, которая позволяет нашим установкам делать это, довольно необычна. Чтобы понять почему, прежде всего, подумайте о двухчастотном преобразователе под лодкой, который работает, скажем, на частотах 50 кГц и 200 кГц. При этом у вас будет разделенный экран, на одной стороне которого будет отображаться одна частота, а на втором дисплее - другая частота.
“За кулисами посылаемый сигнал переключается с одной частоты на другую и попеременно прослушивает ответы. Срабатывает сигнал частотой 50 кГц, который соответствует вашей частоте на глубине, но преобразователь не будет посылать сигнал частотой 200 кГц, пока не получит ответ от сигнала частотой 50 кГц. Таким образом, в течение этого времени мелководье игнорировалось”
“Этот процесс называется чередованием, и именно так наши конкуренты создают радары двойного действия. Посылая один сигнал, они прекращают посылать и прослушивают другой. В то время как он передает, принимает и обрабатывает импульс, оптимизированный для ближнего радиуса действия, он игнорирует дальний радиус действия и наоборот”.
“Принцип работы нашего двойного диапазона заключается в том, что мы не передаем два отдельных импульса для ближнего и дальнего радиуса действия. Вместо этого мы передаем оба одновременно, но в многочастотном пакете. Для подводного гидролокатора это называется CHIRP (сжатый излучаемый импульс высокой интенсивности). Это более длинные импульсы, которые включают диапазон частот, которые начинаются с низкой частоты, а затем переходят на более высокую частоту в течение длительности импульса.”
Сжатие импульсов HALO — FM «CHIRP Burst»![](/upload/cat_images/group-18969.webp)
Передача смеси коротких и длинных сигналов обеспечивает как отличную минимальную дальность (около 6 м - 20 футов), так и высокую эффективность обнаружения цели (аналогично радару мощностью 6 кВт) на всех диапазонах.Halo передает короткий импульс продолжительностью 40 нс и до 5 сигналов переменной длины до 96 мкс в "пакете", чтобы охватить весь диапазон радара от 300‘ до 72 нм. Передается 500-2800 пакетов в секунду. целей — схемы передачи.
Улучшения в обнаружении целей - Схемы передачи данных
Halo использует 5 различных сигналов, чтобы направить максимальную энергию на цель на любом заданном расстоянии. Каждый сигнал охватывает поддиапазон полного радиуса действия радара. Например:
Каждый импульс / CHIRP охватывает слепой диапазон следующего более длинного CHIRP и так далее.
“Наша двухдиапазонная система работает аналогичным образом, поскольку она посылает диапазон частот в одном сигнале, но затем фокусируется на диапазоне, который вы выбрали для каждого отдельного окна на вашем дисплее. В результате у наших радаров нет проблемы чередования, заключающейся в игнорировании ближнего радиуса действия при попытке обработать дальний радиус действия.
“Это означает, что нет ухудшения характеристик ближнего радиуса действия при рассмотрении дальнего радиуса действия, что обеспечивает высокое разрешение для обоих диапазонов”.
Эксперт по продуктам Navico Крейг Макмиллан подтверждает это и подчеркивает ключевые преимущества системы Simrad ® .
“Суть в том, что наша двойная линейка не замедляет процесс создания изображения”, - говорит он. “В результате мы получаем более быстрые обновления, что приводит к лучшей ситуационной осведомленности. Это резко контрастирует с нашими конкурентами, которые снижают частоту обновления до половины, поскольку их системы сначала окрашивают один диапазон, а затем другой. Система Simrad ® Dual Range позволяет наносить обе краски одновременно, поэтому компромиссов нет”
Когда дело доходит до использования этой функции, достаточно просто перетащить то, что вы хотите, со страницы меню на экран дисплея, а затем выбрать интересующие вас диапазоны. Все очень просто. И, как продолжает объяснять Лори Бейтс, простота использования и философия, заложенная за кулисами, - это еще одна область, отличающая Simrad ® от конкурентов.
“Когда мы проектируем наши устройства и создаем такие функции, как двойная дальность действия, наша философия заключается в том, что мы не хотим искусственно блокировать остальные элементы управления на радаре”, - продолжает Лори. “Вместо этого мы хотим гарантировать, что пользователи по-прежнему будут иметь доступ к настройке радара или изменению других параметров, даже если они выбрали определенную функцию или режим.
“Например, наша функция VelocityTrack ™ позволяет пользователю выбирать, хотят ли они выделять все движущиеся цели или только те, которые приближаются. В качестве альтернативы они могут отключить эту функцию. Другим примером может быть возможность установить порог скорости, при котором движущиеся цели начинают окрашиваться.
“И хотя это может показаться очевидным, в мире радаров это не является обычным явлением”.
Таким образом, от самой полезной функции, которую чаще всего упускают из виду, до скрытых деталей, невидимых никому, кроме дизайнеров и технарей, понимание того, что скрывается за радаром Simrad ® , имеет большое значение для понимания того, как максимально использовать вашу систему.
